15Module LED edgelit haute puissance W CREE avec lentille ovale
Module LED CREE Edgelit
Modèle No.: EH1-WS5C-CREE
Puissance: 15W
Taille: 360*23*15mm
LED: 5pièces CREE XTE / XPE / XPG
Angle de l'objectif: 9*50 degrés importés lentille concave
Tension d'entrée: DC 24 V
garantie: 5 années
- La description
- Plus
- Enquête

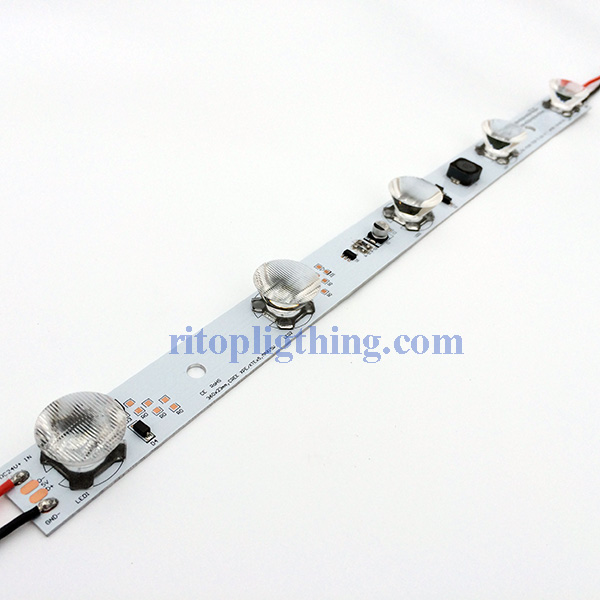

15Module LED edgelit haute puissance W CREE avec lentille ovale pour caisson lumineux
introduction:
Module LED Edgelit haute puissance, est conçu comme éclairage de bord ou source d'éclairage latéral, principalement utilisé dans la boîte à lumière simple face, caisson lumineux double face, stand d'exposition, et plafond tendu.

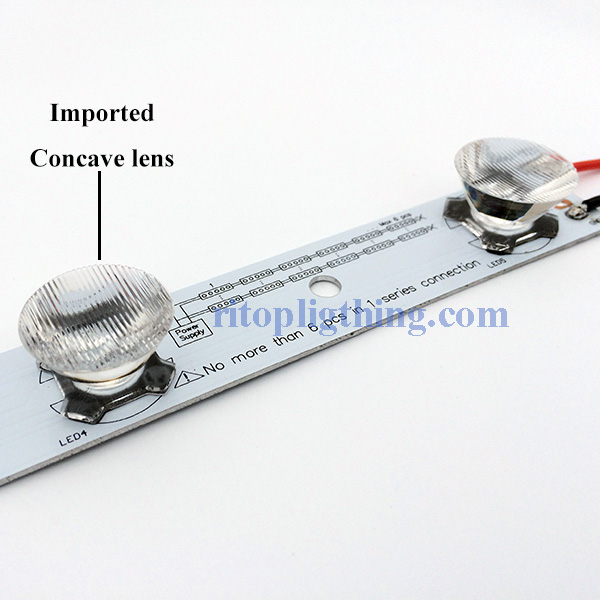

Lentille optique ovale concave importée, fournissant un éclairage intense et uniforme pour la lightbox et les enseignes.
Caractéristiques:
– Utilisez CREE XPE, XTE, Série XPG ou Osram LED, rendement lumineux élevé, longue durée de vie.
– Avec 9*50 degrés importés lentille optique concave, parfait pour la boîte à lumière et les panneaux lumineux.
– Entrée CC 24 V constante, Le pilote intégré fournit un courant constant pour les LED, faire fonctionner la LED plus longtemps, plus stable et plus efficace.
– Avec la fonction que le module LED peut toujours fonctionner lors de l'entrée “+”, “-” connecté inversement.
– Fonction dimmable PWM disponible, Version étanche disponible.
– Avec trou de vis sur bande, ou ruban adhésif thermoconducteur(optionnel) pour une installation facile.
– Gamme complète d'accessoires disponibles.
– 5 ans de garantie.
Applications:
– Pour caissons lumineux et enseignes edgelit simple face ou double face
– Boîte à lumière au sol, au mur ou au plafond
– Stand d'exposition
– Plafond tendu
– Autre éclairage publicitaire ou décoratif
Caractéristiques:
Spécifications du produit | |||
Puissance | 15 W | Type de LED & Quantité | 5pcs 3535 LED |
Numéro d'article | EH1-WS5C-CREE | Marques de puces LED | Série CREE X |
Dimension | 360*23*15 mm | Taux IP | IP20 |
Coupable | NON | Distance LED | 80mm |
Certificats | CE, RoHS | Matériaux | PCB en aluminium |
garantie | 5 années | Emballage | 200pcs / ctn |
Câble | 7-10câble de cm de long entre deux modules, Peut être personnalisé | ||
Application | Pour caissons lumineux ou enseignes éclairées par les bords | ||
Électrique & Paramètres optiques | |||
Tension de travail | DC 24 V | Angle de faisceau | 9*50 degrés |
Sortie lumen | 900-1100 LM | Température de couleur | 2700-7000K |
CRI | 75-85 En dehors | Lien | 6pcs Max en série |
Zone d'éclairage | – | ||
Application Data | Pour Edge-lit, Épaisseur de la boîte à lumière: simple face: 8-15 cm double face: 15-30 Longueur cm: Hauteur illimitée: 1.0-2.5 mètre |
Série complète:
A 1, 3, 5, 6, 9 Version LED disponible, peut également être personnalisé selon vos besoins.
1pcs LED | 3pcs LED | 5pcs LED | 6pcs LED | |
Numéro d'article | EH1-WS1C-CREE | EH1-WS3C-CREE | EH1-WS5C-CREE | EH1-WS6C-CREE |
Taille | 100*23*15 mm | 200*23*15 mm | 360*23*15 mm | 390*23*15 mm |
Type de LED | Série CREE XTE / XPE / XPG | |||
Puissance maximale | 3 W | 9 W | 15 W | 18 W |
Lumen | 210-230 LM | 600-660 LM | 900-1100 LM | 1100-1350 LM |
Coupable | NON | NON | NON | Oui (chaque 3 LED) |
PWM dimmable | Optionnel | |||
Connexion en série max. | 30 pcs | 10 pcs | 6 pcs | 5 pcs |
Distance LED | 50 mm Centre de LED au bord du PCB | 80 mm Centre LED vers centre LED | 80 mm centre à centre | 70 mm centre à centre |
Tension d'entrée | DC 24 V (Construire à bord un pilote à courant constant) | |||
Temp de couleur. | 2700-7000 K | |||
Angle de faisceau | 9*50 degrés ou personnalisés | |||
Température | Température de fonctionnement: Max 230 ℃ pour LED et autres pièces électroniques, 70℃ pour les autres pièces, Température ambiante: -30 à 60 ℃ | |||
Entrée inverse | Les modules LED peuvent toujours fonctionner lorsque “+” “-” entrée connectée inversement |
Nous avons développé une gamme complète de séries de modules LED edgelit, peut modifier les pièces et les conceptions pour répondre à différentes exigences
Vous avez toujours accueilli pour nous dire vos idées et vos exigences, nous fournirons la bonne solution et les bons produits en conséquence.
Dispose également de différents types d'accessoires pour une installation rapide et facile, cliquez sur le lien pour en savoir plus-Accessoires.
1. Accessoires:
Nous avons différents types d'accessoires disponibles, peut également fournir une personnalisation selon vos besoins.
2. Système de gradation:
Nous avons développé un système de gradation parfait, multifonctionnel, opération facile, bonne qualité.
Cliquez sur les liens pour en savoir plus sur Gradateur LED et Télécommande LED.
3. Installer & Applications:
4. Emballage:
10pcs par boîte intérieure, 20 boîtes intérieures par carton, 200pcs par carton (pour EH1-WS5-CREE)
Taille de la boîte intérieure: 540*150*35mm Taille du carton extérieur: 560*350*350mm Poids brut: 16 KG / carton extérieur
