3W ШИМ диммируемые светодиодные модули с боковой подсветкой овальные линзы разъемы wago
Модель №.: EH1-WS1DT-CREE
Мощность: 3Вт Макс
Размер: 115*23*15мм
Входное напряжение: 24 В постоянного тока
Угол линзы: 11*35/10*48 градусы
Сигнал затемнения: ШИМ
Гарантия: 5 годы
- Описание
- Более
- Расследование
3Соединители ваго линзы модулей Сид Сидит В ПВМ затемняемые сиделит овальные для знаков светлой коробки
Вступление:
ШИМ-диммируемые светодиодные модули с боковой подсветкой, спроектирован как источник бокового или бокового освещения, в основном используется в односторонних световых коробах.
Особо тонкие двусторонние световые короба, выставочный стенд, и натяжной потолок.
Функция регулировки яркости ШИМ, вместе с нашим комплектом затемнения, может обеспечить выдающийся и многофункциональный эффект затемнения.
Овальная оптическая линза из ПММА, благодаря очень узкому углу луча, может обеспечить интенсивное и равномерное освещение для лайтбоксов и вывесок с боковой подсветкой.
Рекомендуемый двусторонний световой короб толщиной минимум 80 мм..
Функции:
– Используйте CREE XPE, XTE, Серия XPG или Osram LED, высокий световой поток, долгая рабочая жизнь.
– Сфокусированная оптическая линза, 9*50/11*35/10*48 Доступный угол луча в градусах, идеально подходит для лайтбокса и вывесок edgelit, со светодиодами, расположенными с двух сторон, обеспечение равномерного свечения печатной графики.
– Постоянный вход 24 В постоянного тока, встроенный драйвер обеспечивает постоянный ток для светодиодов, так что светодиод может работать дольше, более стабильный и с более высокой эффективностью.
– С функцией, что светодиодный модуль все еще может работать при вводе «+», «-» подключены обратно.
– Функция регулировки яркости ШИМ, легкое подключение, хорошее затемнение.
– Используйте беспроводной быстрый разъем Wago, простое и быстрое подключение, хорошо выглядит.
– С отверстием под винты, или теплопроводящая клейкая лента(по желанию) для легкой установки.
– Доступен полный спектр аксессуаров.
– 5 лет гарантии.
Приложения:
– Для односторонних или двусторонних световых коробов с боковой подсветкой и вывесок
– Световой короб на полу, на стене или в потолке
– Знаки большого размера
– Выставочный стенд
– Натяжной потолок, большая светодиодная панель
– Другое рекламное или декоративное освещение
Характеристики:
характеристики продукта | |||
Мощность | 3 W | Тип светодиода & Количество | 1шт. 3535 ВЕЛ |
Номер предмета | EH1-WS1DT-CREE | Бренды светодиодных чипов | CREE X серии |
Измерение | 115*23*15 мм | IP скорость | IP20 |
Cuttable | НЕТ | Расстояние до светодиода | 57.5мм |
Сертификаты | ЭТО, RoHS | Материалы | Алюминиевая печатная плата |
Гарантия | 5 годы | Упаковка | 200шт / кор |
Кабель | N / A, с быстроразъемными соединителями / клеммами Wago | ||
Заявление | Для светового короба или вывесок с боковой / боковой подсветкой | ||
Электрические & Оптические параметры | |||
Рабочее напряжение | 24 В постоянного тока | Угол луча | 11*35/10*48 градусы |
Люмен Выход | 200-210 LM | Цветовая температура | 2700-7000K |
КРИЧАТЬ | 75-85 Вне | Связь | 5шт Макс в серии |
Зона освещения | – | ||
Данные приложений | Для Edge-lit, Толщина светового короба: односторонняя: 6-15 см двухсторонний: 8-30 см Длина: Неограниченная высота: 1.0-2.5 метр |
Полный спектр диммируемых светодиодных модулей с боковой подсветкой:
Имеет 1, 3, 5, 6, 9 Доступна версия светодиодов, также могут быть настроены в соответствии с вашими требованиями.
1шт. светодиод | 3шт светодиоды | 5шт светодиоды | 6шт светодиоды | |
Номер предмета | EH1-WS1DT-CREE | EH1-WS3DT-CREE | EH1-WS5DT-CREE | EH1-WS6DT-CREE |
Размер | 115*23*15 мм | 215*23*15 мм | 375*23*15 мм | 405*23*15 мм |
Тип светодиода | CREE XTE / XPE / XPG серии | |||
Максимальная мощность | 3 W | 9 W | 15 W | 18 W |
Люмен | 200-220 LM | 600-660 LM | 900-1100 LM | 1100-1350 LM |
Cuttable | НЕТ | НЕТ | НЕТ | да (каждый 3 Светодиоды) |
ШИМ с регулируемой яркостью | ДА | |||
Макс в последовательном соединении | 30 шт. | 10 шт. | 6 шт. | 5 шт. |
Расстояние до светодиода | 57.5 мм | 80 мм | 80 мм | 70 мм |
Входное напряжение | 24 В постоянного тока (Встроенный драйвер постоянного тока) | |||
Цветовая температура. | 2700-7000 K | |||
Угол луча | 11*35/10*48 градусов или индивидуальные | |||
Температура | Рабочая Температура: Макс 230 ℃ для светодиодов и других электронных компонентов, 70℃ для других частей, Температура окружающей среды: -30 до 60 ℃ | |||
Обратный вход | Светодиодные модули могут работать, когда “+” “-” вход подключен обратно |
Мы разработали полный спектр диммируемых светодиодных модулей с боковой подсветкой., может изменять детали и конструкцию в соответствии с различными требованиями.
Вы всегда можете поделиться с нами своими идеями и требованиями., тогда мы предоставим правильное решение и продукты соответственно.
Также есть различные типы аксессуаров для быстрой и легкой установки., нажмите ссылку, чтобы узнать больше-Аксессуары.
1. Аксессуары:
У нас есть разные аксессуары, также можем предоставить индивидуальные заказы в соответствии с вашими требованиями.
2. Система затемнения:
Мы разработали идеальную систему диммирования, многофункциональный, простота в эксплуатации, Хорошее качество.
Щелкните ссылки, чтобы узнать больше о Светодиодный пульт дистанционного управления а также Светодиодный диммер.

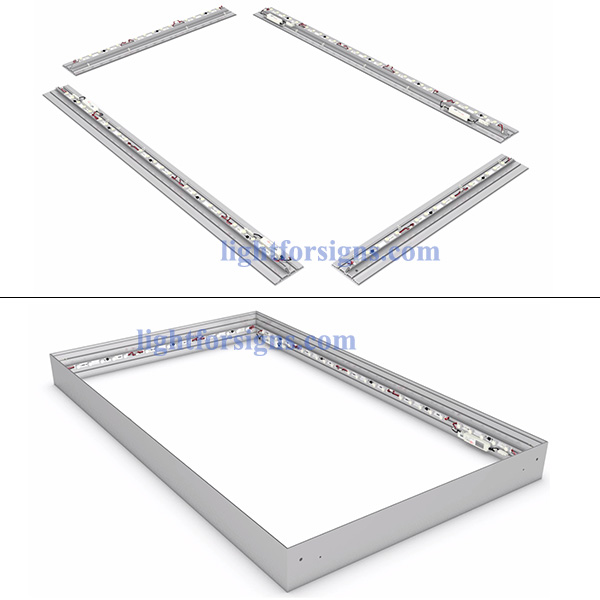

3. Установить & Приложения:
4. Упаковка:
10шт на внутреннюю коробку, 20 внутренние коробки в коробке, 200шт в коробке (для EH1-WS5-CREE)
Размер внутренней коробки: 540*150*35мм Внешний размер коробки: 560*350*350мм Вес брутто: 16 Кг / внешняя коробка
